精密光学仪器：防止运输过程中的微颤动损伤内衬技术

摘要：半导体检测、激光加工场景下，精密光学仪器的运输威胁不仅是跌落，更是高频微颤动——可能导致光轴偏移、镀膜磨损。方振®以阻尼式多密度复合内衬（高密度EVA+阻尼层+超软闭孔棉）实现频率衰减，3D扫描驱动CNC挖模，贴合间隙≤0.3mm，按实测工况定制，图纸全程保密。

在半导体检测、激光加工与生命科学研究中，高功率激光器、显微物镜等精密光学仪器对运输环境极度敏感。对这类设备而言，威胁不仅是跌落冲击，更是运输全程持续存在的高频微颤动——它可能导致镜片光轴偏移、精密紧固件松动，甚至在高价值镀膜表面留下磨损痕迹。

需求挑战

传统海绵内衬在精密光学场景下存在三个短板：

共振吸收不足：海绵孔隙过大、回弹不均匀，难以吸收特定频率的共振能量，振动会直接传导至光学组件。

粉尘污染风险：开孔材料在摩擦中可能脱落颗粒，对镜头、传感器等洁净敏感部件构成污染隐患。

贴合度有限：手工开槽难以贴合复杂光学曲面，设备与内衬间的微小间隙在持续振动下会放大微动磨损。

方案设计

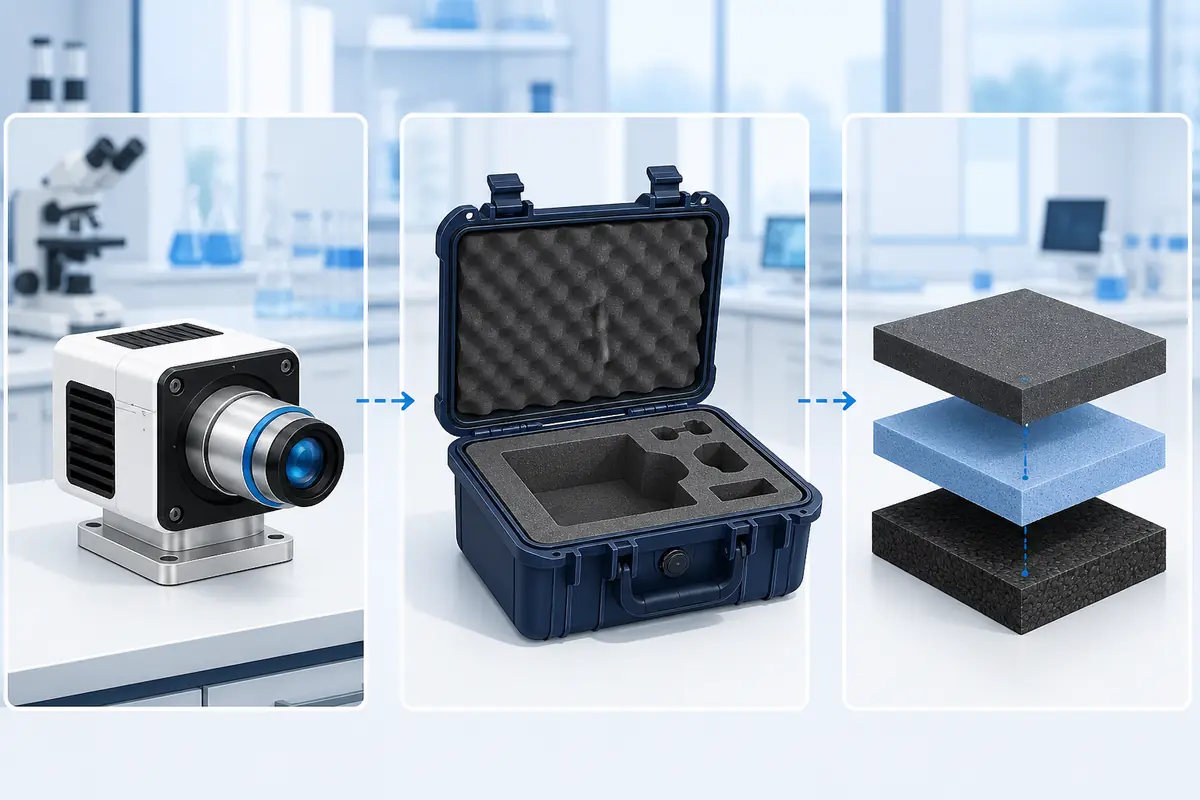

方振® 针对精密光学场景开发"阻尼式多密度复合"内衬方案。核心逻辑是利用不同密度的 EVA 与闭孔聚乙烯材料进行 CNC 异形分层叠加，形成针对性的频率衰减结构：

底层高密度硬质 EVA：吸收大载荷冲击，提供结构支撑。

中间阻尼层：吸收中低频微振动，抑制共振传递。

顶层超软闭孔材料：保护光学镀膜表面，同时避免开孔结构产生粉尘。

洁净处理：内衬整体经抗静电防粉尘处理，适配洁净车间环境。

技术参数

以下为方振® 精密光学内衬的常规设计基准，具体指标按项目实测环境与设备工况定制：

| 项目 | 设计基准 |

|---|---|

| 振动衰减 | 按实测振动频谱设计阻尼层，目标覆盖设备工作/运输频段 |

| 贴合公差 | 3D 扫描逆向建模驱动 CNC 挖模，贴合间隙 ≤0.3mm |

| 硬度梯度 | 25°-60°（Shore C）多级分布，按设备重量与脆弱度配置 |

| 防静电值 | 10^6 - 10^9 Ω（按需配置） |

| 洁净适配 | 可选洁净室级抗静电防粉尘处理 |

交付与验证

方案交付时随附阻尼材料选型说明、CNC 加工贴合度检测记录与振动台架测试方案，支持客户按实际运输路线与设备工况进行验证复核。定制项目全程按保密协议管理，设备图纸与光学参数不外泄。

FAQ

Q：EVA 内衬在长时间挤压后会永久变形吗？

A：我们选用高回弹闭孔材料，压缩永久变形率按材料实测值管理，确保多次运输的防护效果一致。具体指标取决于材料密度与负载条件，建议在技术调研阶段按实际存放周期确认。

Q：如何保证内衬与异形光学设备的完美贴合？

A：我们要求客户提供 STEP 模型或寄送样机，通过高精度 3D 扫描数据驱动 CNC 挖模，实现高精度贴合。公差控制在设计阶段确认。

Q：这种方案会增加包装体积吗？

A：多密度复合结构在同等防护效果下厚度更薄，有利于整机小型化与运输体积优化。具体减薄幅度取决于设备重量与防护等级需求。
